Bạn rất tò mò muốn biết bên trong chú dế yêu
Samsung Galaxy S9 Plus này có những link kiện gì mà đắt dữ vậy hay chỉ đơn giản bạn chỉ muốn tháo ra để vệ sinh máy trả hạn !
O...k... ngay sau đây shop
phukiensamsung.com sẽ hướng dẫn các bạn cách tháo và lắp ngay sau đây :
*Bước 1:
....và tháo khay sim ra
...ngắm lại các góc lần cuối trước khi tháo nào
...và chắc chắn 1 điều là bạn có đủ đầy đủ đồ nghề hỗ trợ !
*Bước 2: Tháo nắp lưng sản phẩm nào...
...dùng đồ khò để làm nóng chảy keo...
... tiếp đến dùng kẹp ( hoặc miếng hút kính) và phụ kiện hỗ trợ như miếng nậy ....
Chú ý:Lắp lưng Galaxy S9 plus phải rất cẩn thận vì nó có mạch cảm ứng nối ngay ở lắp lưng sản phẩm nếu vô tình có làm vỡ hay làm hỏng thì các bạn hãy click vào đường link xanh để xem chi tiết sản phẩm nhé !

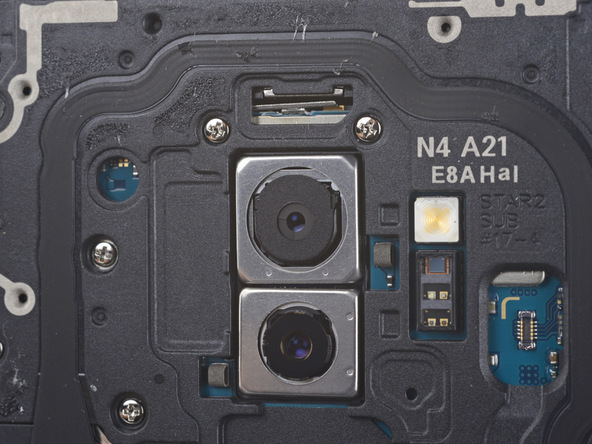

*Bước 3: Gỡ bỏ mạch cảm ứng vân tay...
...và tạm chiêm ngưỡng thành quả mình làm được
( Mở và đóng )
*Bước 4: Tháo các bộ phận nội tạng bên trong máy như...
Tháo mạch NFC
[ Loa ngoài ]
*Bước 5: Tháo pin Glaxy S9 Plus
Nếu bạn có đèn khò thì hãy khò trước màn hình- không khò trực tiếp vào pin sẽ gây nổ...
...còn không có đèn khò thì bạn hãy sử dụng một chút nước tẩy bồn cầu như vậy...
Chú ý: Bạn đừng cố gỡ miếng tải nhiệt pin của nó nhé...
*Bước 6: Tháo bo mạch nhé các bạn...
Chú ý : Phần cáp hiển thị này nhé...
...hoàn thất việc tháo bo mạch chủ thôi nào
*Bước 7: Tháo các phụ kiện liên quan nhé các bạn...

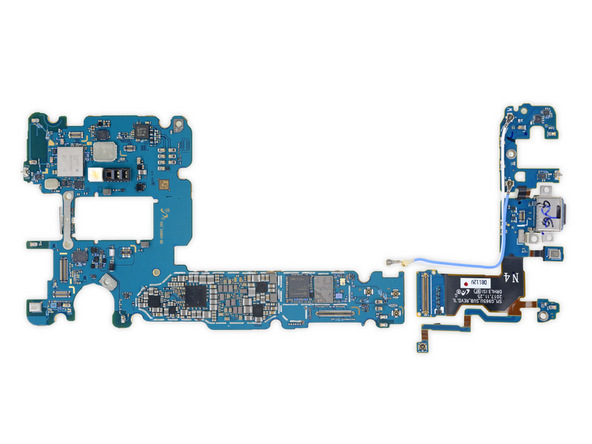

*Bước 8: Chiêm ngưỡng bo mạch chủ ( Main ) và các linh kiện đi kèm ( Phía trước )
Xem chi tiết cấu tạo Main ở mặt trước ( Click vào đây )
( Đỏ ) Samsung K3UH6H6-NGCJ LPDDR4X6 GB- DRAM, được xếp lớp trên Qualcomm Snapdragon 845
( Cam ) Toshiba THGAF4G9N4LBAIR 64 GB UFS (bộ điều khiển flash NAND)
( Vàng ) AVAGO AFEM-9096 KM1746
( Xanh lá cây ) Codec âm thanh Qualcomm Aqstic ™WCD9341
( Xanh dương ) Maxim MAX77705F PMIC
( Xanh lam ) Trình theo dõi phong bì Qualcomm QET4100
( Hồng ) Maxim MAX98512 bộ khuếch đại âm thanh
*Bước 9: Chiêm ngưỡng bo mạch chủ và các linh kiện đi kèm ( Phía sau )
Xem chi tiết câu tạo Main ở mặt sau ( Click vào đây )
( Đỏ ) Mô-đun Wi-Fi / Bluetooth Murata KM7N16048
( Cam ) Bộ điều khiển NFC NXP PN80T
( Vàng ) Qualcomm PM845 (có thể là PMIC)
( Xanh lá cây ) Qualcomm SDR845 101 (có khả năng thu phát RF)
( Xanh dương ) Skyworks SKY78160-11 mô-đun đầu cuối
( Xanh lam ) Qualcomm PM8005 PMIC
*Bước 10: Tháo viền benzen và màn hình Galaxy S9 Plus
( Đỏ ) Bộ điều khiển cảm ứng Samsung S6SY761X (như đã thấy trên dòng S8)
Ok hoàn thành việc tháo rời rồi đó các bạn ! ^_^ Còn lắp lại thì làm ngược lại quy trình tháo ra bạn nhé....
Các bạn lưu ý: Trong quá trình tháo lắp vô tình làm hỏng các phụ kiện như trên thì không phải lo lắng gì nha shop mình cung cấp các phụ kiện Galaxy S9 plus chính hãng giá thì vô cùng ưu đãi nhé !
