Samsung Galaxy Note 9 một siêu phẩm của dòng họ nhà Sung năm 2018 với điểm nổi bật là bút Spen và ngay sau đây các bạn sẽ được chiêm ngưỡng nội thất bên trong siêu phẩm công nghệ này nhé !
*Bước 1: Tắt nguồn smartphone
*Bước 2: Dùng khò - khò quanh nắp lưng
... sử dụng các phụ kiện hỗ trợ như nẫy , miếng hút kính để tháo lắp lưng galaxy note 9 ra nhé các bạn....
Chú ý : Mở lắp lưng cẩn thận vì có mạch dây cảm ứng ở phía dưới

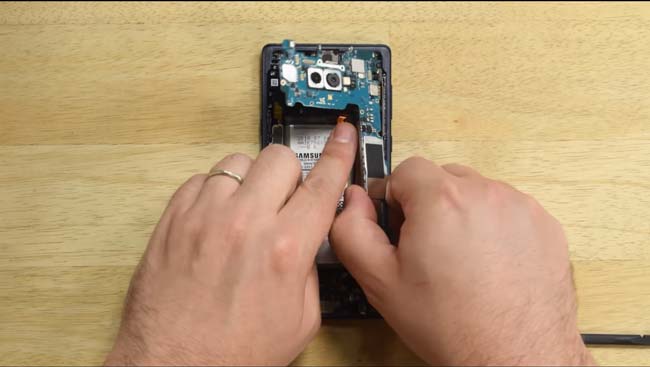

*Bước 3: Tháo mạch NFC và pin của điện thoại
*Bước 4: Các phần phụ kiện khác như....
...Loa ngoài Galaxy Note 9

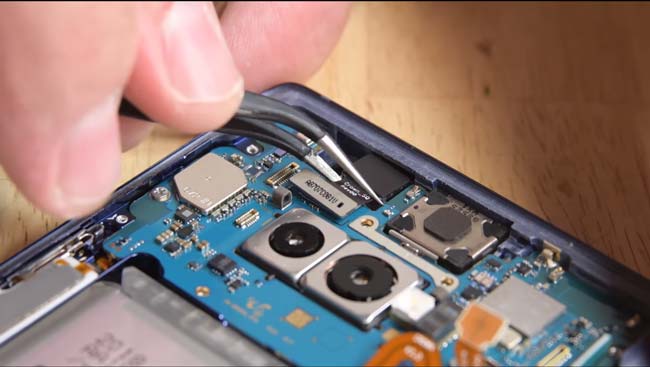

...Camera trước Galaxy note 9
*Bước 5: Tháo Main và chiêm ngưỡng...

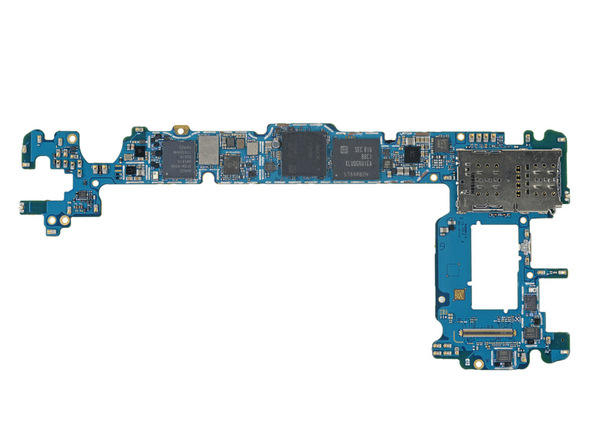

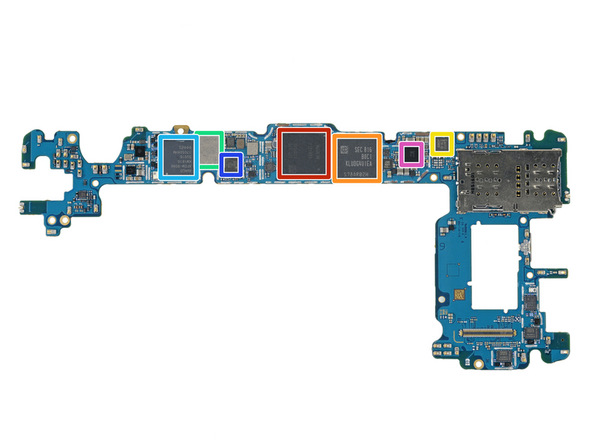

[ Mặt trước ]
Xem chi tiết cấu tạo Main mặt trước ( Click vào đây nhé )
( Đỏ ) Samsung K3UH6H60AM-AGCJ 6 GB LPDDR4X SDRAM, with Qualcomm Snapdragon 845 layered underneath
( Cam ) Samsung KLUDG4U1EA-B0C1 128 GB eUFS storage
( Vàng ) NXP 80T17 NFC Controller
( Xanh lá cây ) Skyworks SKY78160-51 Front-End Module WLAN
(Xanh dương ) Avago/Broadcom AFEM-9096 Front-End Module LTE
( Xanh lam ) Qualcomm WCD9341 Audio Codec
( Hồng ) Maxim MAX77705 PMIC

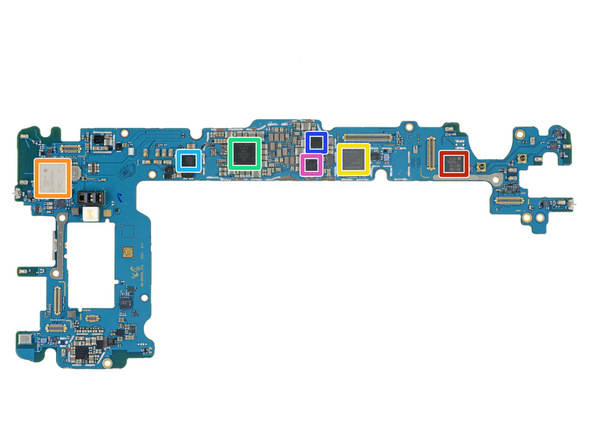

Click xem chi tiết mặt sau của Main ( Click xem ngay )
( Đỏ ) Wacom W9018 digitizer controller with S Pen capability
( Cam ) Murata KM8423057 Wi-Fi/Bluetooth module
( Vàng ) Qualcomm SDR845 RF transceiver
( Xanh lá cây ) Qualcomm PM845 PMIC
(Xanh dương ) IDT P9320S wireless charging receiver
( Xanh lam ) Samsung S2D0505 display PMIC
( Hồng ) Qualcomm PM8005 PMICQualcomm PM8005 PMIC
Chú ý: Nếu các bạn có vô tình chọc thủng Main thì hãy qua shop để thay thế nhé !
*Bước 6: Tháo các phụ kiện khác như...

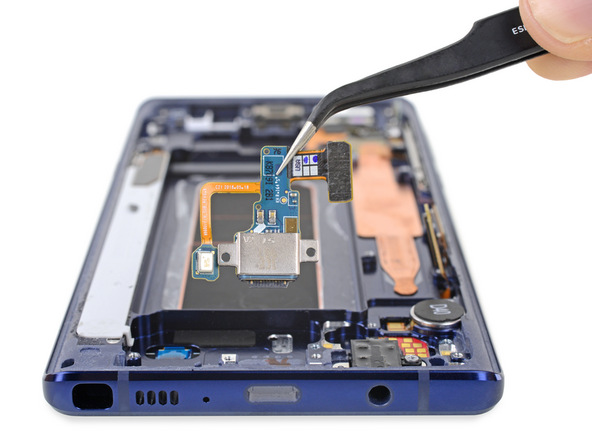

Chân sạc Galaxy Note 9
...Jack cắm tai nghe...
Viền benzen....

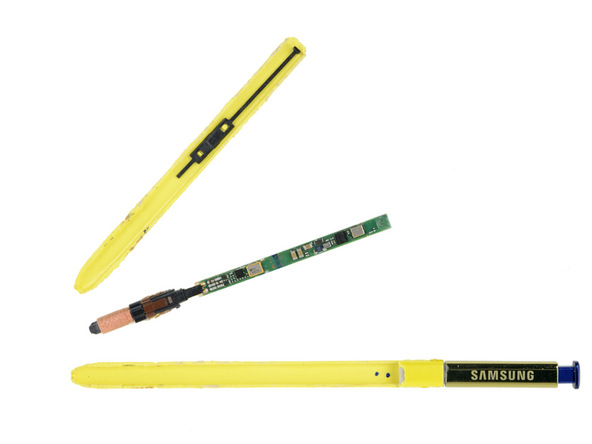

*Bước 7: Tháo bút Spen Galaxy Note 9

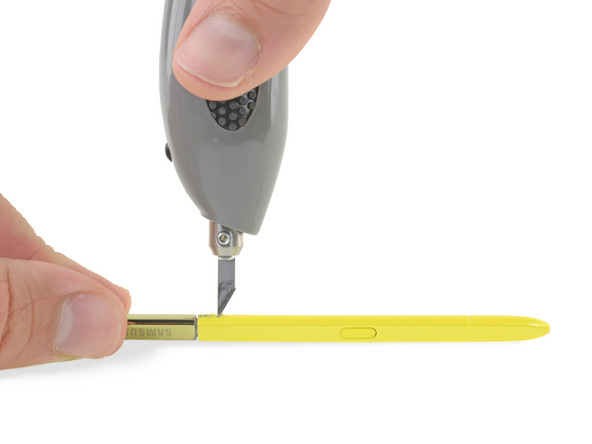

Sử dụng dao chuyên dụng để tách bút Spen ra...

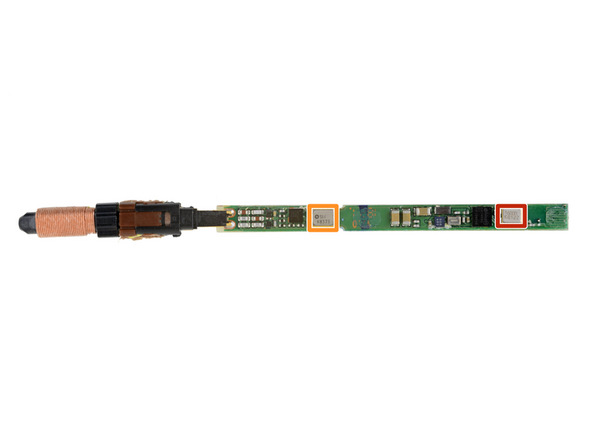

Chi tiết cấu tao bút Spen ( Click ở đây )
( Đỏ ) Có gì trong llot loot này? Làm thế nào về một DA14580 Dialog bán dẫn Bluetooth thông minh SoC ...
( Cam ) ... và một siêu tụ dụng cụ K8373 Seiko Instruments

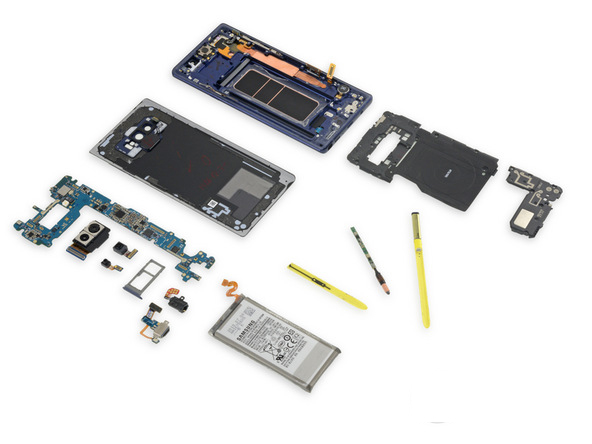

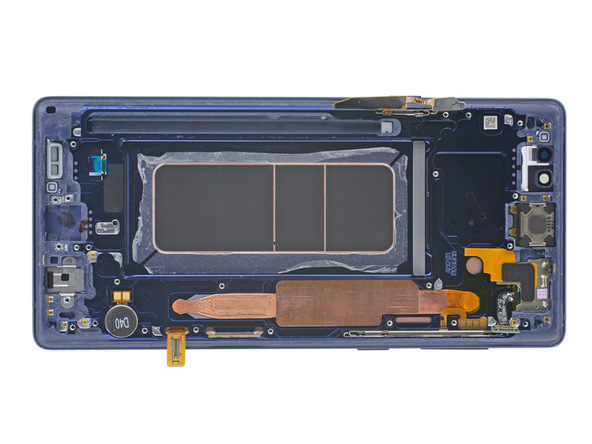

*Bước 8 : Chiêm ngưỡng toàn bộ thành quả của mình đạt được và...
...lắp lại thôi ạ ^_^ - lắp ngược lại quá trình tháo ra nha !
Các bạn lưu ý:
Trong quá trình tháo Samsung Galaxy Note 9 chính hãng nếu các bạn có vô tình làm hỏng phụ kiện nói trên thì cũng hãy yên tâm nhé !.
